A történelmi kitekintős posztban már szó esett arról, hogy mi is az a 3D nyomtatás. Röviden és tömören: a 3D nyomtatók anyag hozzáadásával építik fel a modelleket. A kiindulási alap nem egy tömbanyag, amit megmunkálunk és anyag elvételével alakítunk késszé, hanem gyakorlatilag semmi kézzel fogható, csak egy digitális 3D modell.
Most nézzük meg egy kicsit technikaibb oldalról, mi történik valójában a háttérben.

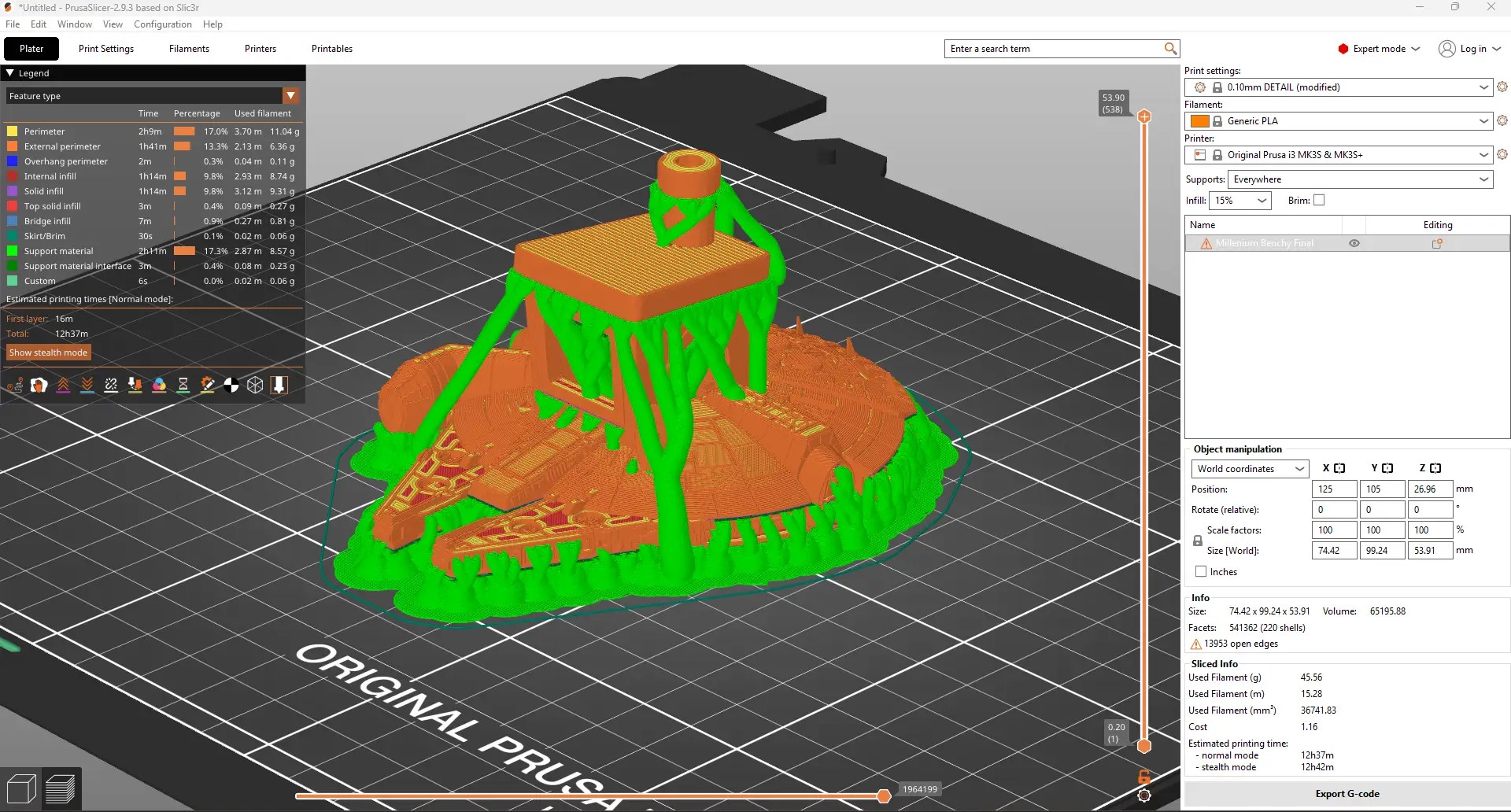

A folyamat első lépése minden esetben egy digitális 3D-s modell, amit egy CAD szoftverben (például Creo, CATIA, Fusion vagy Blender) vagy szkenneléssel készül. A modell önmagában azonban még nem „érthető” a nyomtató számára, ahhoz, hogy a gép dolgozni tudjon vele, egy úgynevezett szeletelő (slicer) szoftverre van szükség.
A szeletelés során a program a modellt vízszintes rétegekre bontja. Ezek a rétegek jellemzően 0,05–0,3 mm vastagságúak FDM technológia esetén, de ez az érték szabadon állítható a fúvóka méretének függvényében. Itt jelenik meg a rétegmagasság jelentősége: minél kisebb rétegvastagságot választunk, annál részletesebb és simább felületet kapunk, viszont annál hosszabb lesz a nyomtatási idő.
A slicer nem csak felszeleteli a modellt, hanem kulcsszerepet játszik a teljes nyomtatási folyamatban. Ebben adjuk meg, milyen anyaggal dolgozunk (például PLA, PETG vagy ABS filamenttel, esetleg resin alapú technológiánál gyantával), milyen hőmérsékleteket használjon a gép, milyen sebességgel nyomtasson, mekkora és milyen legyen a modell belső kitöltése (infill), valamint itt adhatunk hozzá támaszanyagot (support) is. A támaszstruktúrák különösen fontosak túlnyúló részeknél, hiszen ezek biztosítják, hogy a levegőben lógó elemek is megfelelően alátámasztva készüljenek el, mert a nyomtató sajnos nem tud a levegőbe nyomtatni.
A szeletelő ezen megadott információk alapján generálja a G-kódot, amely a nyomtató számára értelmezhető utasításokat tartalmazza: pontos mozgáskoordinátákat, extrudálási mennyiségeket és hőmérsékleti beállításokat. A szeletelésről, mint folyamatról egy külön cikkben fogok részletesen is írni, mert önmagában is megér egy részletesebb bemutatást.
A 3D nyomtatók körében a legelterjedtebb technológia az FDM (Fused Deposition Modeling), amely olvasztott műanyag szálat, azaz filamentet használ. A filament egy tekercsre csévélt műanyag huzal, amely az extruderbe kerül, a hotend-ben felmelegítődik, majd a fúvókán keresztül rétegről rétegre lerakódik. Minden új réteg az előzőhöz tapad, így fokozatosan kialakul a teljes tárgy.
Vannak azonban más techológiák is, amik eltérő elven működnek. Az SLA (Stereolithography) folyékony gyantát (resin) használ, amelyet UV fény keményít meg rétegenként. Ez a módszer rendkívül finom részletek megjelenítésére képes.
Az SLS (Selective Laser Sintering) por alapú anyaggal dolgozik, amelyet lézer olvaszt össze. Ezt főként ipari környezetben alkalmazzák az, ahol nagy szilárdságú és méretpontosságú alkatrészekre van szükség.c

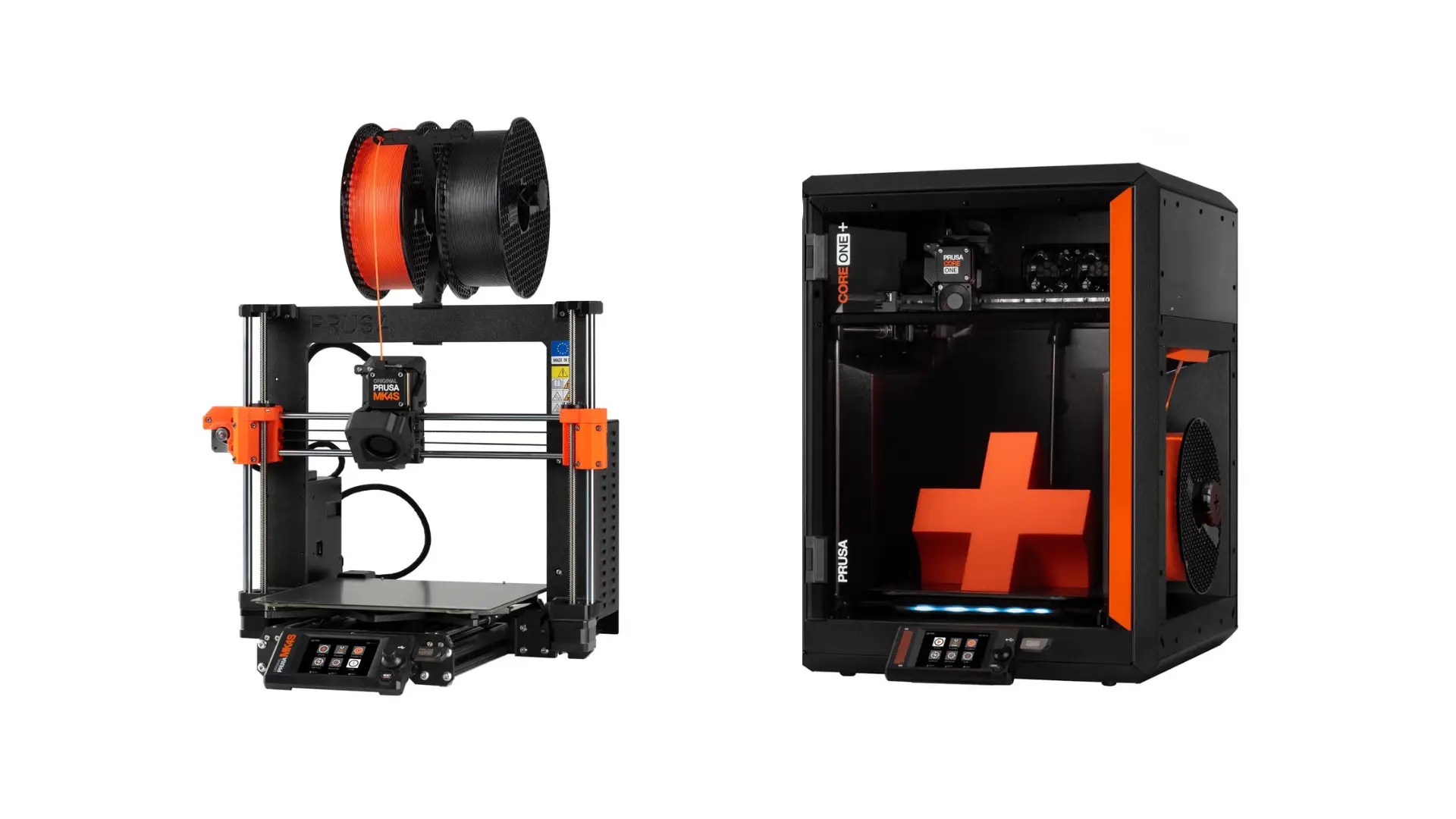

A mechanikai felépítése a nyomtatóknak szintén kulcsfontosságú. A belépőszintű FDM nyomatók között gyakoriak az úgynevezett bed slinger konstrukciók, ahol a tárgyasztal mozog az y tengely mentén, míg a nyomtatófej a z és x tegely mentén. Ez egy egyszerűbb és költséghatékony megoldás. A fejlettebb Core XY rendszerekben a nyomtatófej mozgatását egy speciális szíjhajtásos mechanika végzi, ami nagyobb sebességet és stabilabb mozgást biztosít. A piacon számos ismert gyártó kínál megoldásokat mindkét fajtára, például a cseh Prusa Research vagy a felhasználóbarátságáról ismert Bambu Lab.
A nyomtatási minőséget több paraméter is meghatározza. A rétegmagasság közvetlen hatással van a felület simaságára és a nyomtatási időre: kisebb rétegek részletesebb, de lassabban elkészülő modellt eredményeznek. Az infill, vagyis a belső kitöltés mértéke és mintázata határozza meg a tárgy szilárdságát és súlyát. Egy dekorációs tárgy esetén elegendő lehet alacsony, 10–15%-os kitöltés, míg egy mechanikailag rendesen igénybe vett alkatrésznél ennél jóval magasabb érték szükséges. A modern szeletelők különböző kitöltési mintákat kínálnak, amelyek optimalizálják az anyagfelhasználást és a teherbírást. Az infillekről később részletesebben is írni fogok.
Összességében a 3D nyomtatás nem csupán annyiból áll, hogy megnyomunk egy gombot és kinyomtatunk egy tárgyat. A digitális tervezés, a szeletelés finomhangolása, a mechanikai pontosság és az anyagtudomány együttese teszi lehetővé, hogy a virtuális modellből kézzelfogható, fizikai objektum szülessen, ami megfelelően képes ellátni a funkcióját.
A 3D nyomtatás alkalmazási területeivel fogjuk folytatni, hamarosan érkezem a következő blogbejegyzéssel a témáról.
